Đầu Phát Công Nghiệp KOKURO KR434 Series (250kVA – 450kVA): Nâng Cấp AVR SX440 Và Kiểm Soát Sóng Hài THD 1.2% Cho Cao ốc

Khi bước lên phân khúc công suất trung – lớn từ 250kVA đến 450kVA chuyên phục vụ cho các cao ốc văn phòng, trung tâm thương mại, bệnh viện và nhà máy công nghiệp, yêu cầu kỹ thuật đặt ra cho đầu phát (Alternator) không chỉ dừng lại ở độ bền cơ cơ khí hay công suất định mức. Tại phân khúc này, hệ thống điện phải đối mặt với các dạng tải phi tuyến phức tạp từ thang máy tốc độ cao, hệ thống điều hòa trung tâm Chiller sử dụng biến tần (VFD) và các thiết bị điện tử nhạy cảm. Một con đầu phát không kiểm soát tốt sóng hài hay không hỗ trợ mạch AVR chuyên dụng sẽ lập tức gây sụt áp, quá nhiệt đường trung tính hoặc làm treo hệ thống điều khiển PLC.

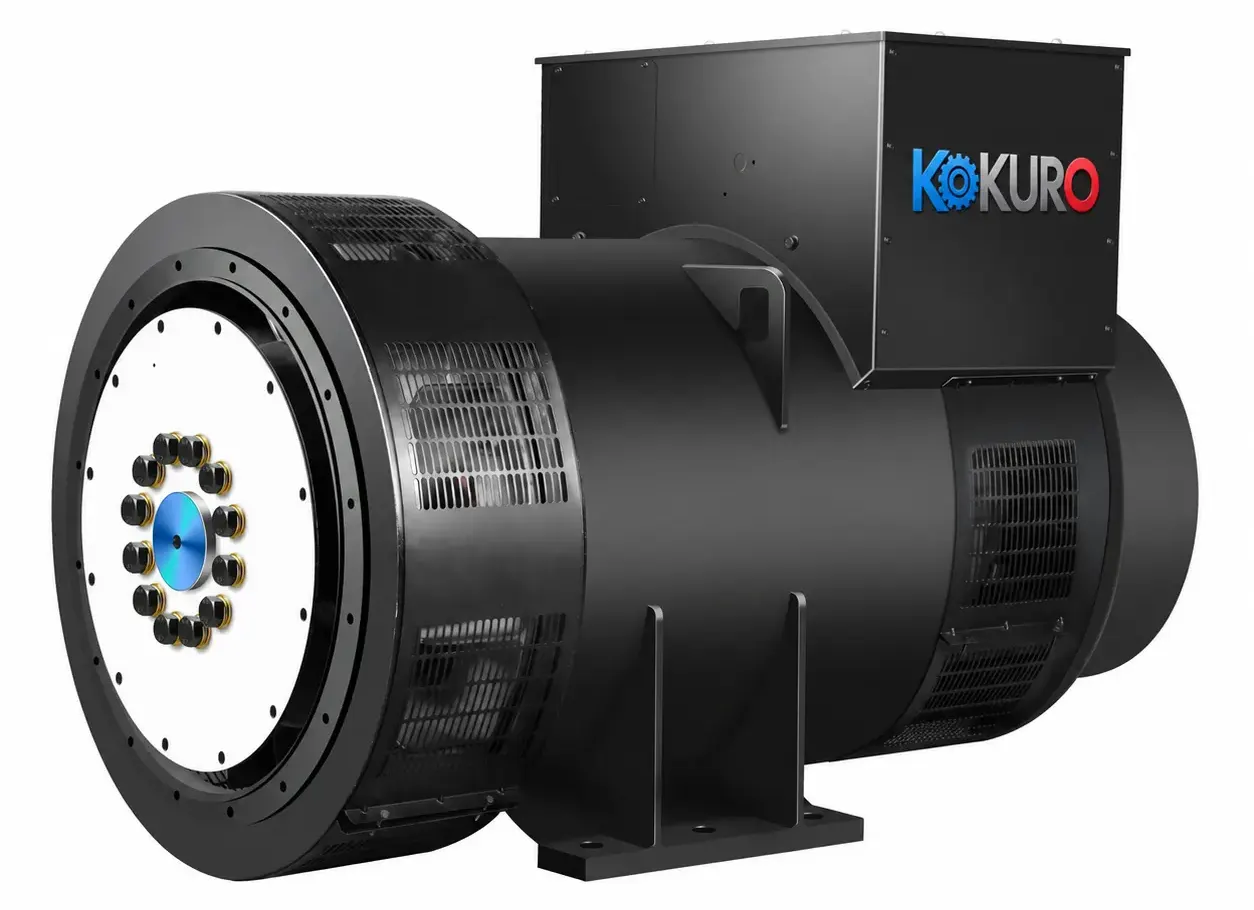

KOKURO_KR434_Alternator_Datasheet

Được thiết kế chuyên biệt để giải quyết triệt để các bài toán này, KOKURO KR434 Series (gồm 9 model từ KR434C đến KR434K) đánh dấu bước nâng cấp toàn diện khi chuyển sang sử dụng mạch điều áp AVR SX440 và duy trì độ méo hài tổng cực thấp. Dưới góc nhìn thực chiến của đội ngũ kỹ sư VNGPOWER, bài viết này sẽ phân tích sâu các thông số kỹ thuật cốt lõi từ catalogue chính hãng của dòng sản phẩm này.

1. Bảng Thông Số Điện Áp & Công Suất KR434 Series (50Hz / 1500 rpm)

Vận hành đồng bộ 4 cực ở tốc độ 1500 vòng/phút (50Hz) theo chế độ liên tục S1, KR434 series cung cấp dải công suất từ 250kVA (200kW) đến 450kVA (360kW) ở chế độ Continuous và vọt lên tới 504kVA ở chế độ Standby. Dưới đây là bảng thông số chi tiết trích xuất từ tài liệu kỹ thuật chính hãng:

2. Bước Ngoặt Kỹ Thuật: Tại Sao KOKURO Nâng Cấp Lên Mạch AVR SX440 Cho Dòng KR434?

Nếu các dòng KR184, KR224 và KR274 sử dụng mạch điều áp tiêu chuẩn SX460, thì từ dòng KR434 Series, KOKURO đã trang bị tiêu chuẩn mạch điều chỉnh điện áp tự động AVR SX440. Đây là điểm cải tiến mang tính bước ngoặt đối với các kỹ sư M&E:

• Cảm biến điện áp 2 pha (2-Phase Sensing): AVR SX440 giám sát điện áp chính xác hơn so với mạch đơn pha thông thường, giúp bù trừ sụt áp tốt hơn khi tải ba pha không cân bằng – hiện tượng rất hay xảy ra trong các tòa nhà văn phòng và chung cư.
• Hỗ trợ vận hành hòa đồng bộ (Parallel Operation): Mạch SX440 hỗ trợ kết nối trực tiếp với các biến dòng đo lường (Current Transformers – CTs) để chia tải vô công (kVAr) khi chủ đầu tư muốn chạy hòa đồng bộ nhiều máy phát với nhau hoặc hòa lưới điện quốc gia.
• Tùy chọn kích từ PMG: Ở chế độ tự kích từ cơ bản (Self-excitation), đầu phát không có khả năng duy trì dòng ngắn mạch kéo dài. Tuy nhiên, kết hợp cùng AVR SX440, người dùng có thể dễ dàng nâng cấp thêm bộ cuộn kích từ phụ nam châm vĩnh cửu (PMG) để cung cấp dòng ngắn mạch gấp 3 lần định mức ($3 \times I_n$) trong 10 giây**, đảm bảo cắt chọn lọc mạch bảo vệ khi xảy ra sự cố.

3. Chất Lượng Sóng Điện Sạch & Khả Năng Kiểm Soát Sóng Hài THD 1.2% ~ 2.5%

Đối với hệ thống điện có nhiều thiết bị điện tử công suất lớn, chất lượng dạng sóng điện áp là yếu tố sống còn:

• Bước quấn cuộn dây 2/3 (2/3 Winding Pitch): Sử dụng tiêu chuẩn cuộn dây B31/B32 giúp triệt tiêu hoàn toàn các thành phần sóng hài bậc 3 (Third harmonics) sinh ra trên dây trung tính.
• Độ méo hài tổng THD cực thấp: Chỉ số THD ở chế độ không tải hoặc tải tuyến tính duy trì trong khoảng 1.2% ~ 2.5% (đáp ứng nghiêm ngặt tiêu chuẩn IEC). Kết hợp hệ số nhiễu điện thoại TIF < 50 (theo NEMA) và THF < 2% (theo IEC), nguồn điện đầu ra sạch tuyệt đối, bảo vệ an toàn cho hệ thống mạng máy tính, thiết bị y tế và các tủ điều khiển tự động hóa trong cao ốc.
• Phản ứng động học vượt trội: Khi đóng đột ngột 60% tải định mức ở hệ số công suất $\cos\phi = 0.4$, độ sụt áp thoáng qua được kiểm soát ở mức < 15% và thời gian phục hồi điện áp diễn ra chưa đầy 1.5 giây (< 1.5s).

Góc nhìn Kỹ sư  VNGPOWER:
“Khi thi công phòng máy cho các tòa nhà cao tầng hay trung tâm thương mại sử dụng dải công suất 300kVA – 450kVA, việc đầu phát sở hữu mạch AVR SX440 và độ méo hài THD dưới 2.5% giúp anh em kỹ thuật rất nhàn khi nghiệm thu chất lượng điện năng với chủ đầu tư. Thêm vào đó, hiệu suất chuyển đổi của dòng KR434 đạt từ 94.1% đến 94.9% giúp giảm nhiệt lượng tỏa ra rất nhiều trong không gian hầm kín của tòa nhà.”

4. Kết Cấu Cơ Khí, Trọng Lượng & Kích Thước Lắp Ghép SAE

Được chế tạo bằng khung thép chịu lực kết hợp bích đầu và vỏ gang đúc chắc chắn, KR434 series đáp ứng trọn vẹn các tiêu chuẩn quốc tế như IEC 60034, NEMA MG-1.22, BS 5000:

• Cấu hình Bạc đạn: Hỗ trợ cả 2 dạng Single-bearing (1 bạc đạn) và Double-bearing (2 bạc đạn) với rotor cân bằng động chuẩn ISO 1940 (bản 2 bạc đạn dùng phương pháp cân bằng nửa then – *half-key balancing*). Vòng bi sử dụng loại kín trọn đời (*Sealed-for-life*).
• Mặt bích và Đĩa nối SAE tiêu chuẩn: Hỗ trợ các mặt bích vỏ động cơ SAE #0, #1, #1/2 và đĩa nối mềm (Coupling discs) size #11.5, #14, #18, giúp dễ dàng ghép nối với các dòng động cơ công nghiệp hạng nặng.
• Trọng lượng thực tế: Đối với cấu hình đơn bạc đạn, trọng lượng dao động từ **660 kg (`KR434C`)** đến **983 kg (`KR434K`)**. Đối với cấu hình đôi bạc đạn, trọng lượng từ **675 kg (`KR434C`)** đến **998 kg (`KR434K`)**.

5. Bảng Tra Cứu Điện Kháng & Hằng Số Thời Gian KR434 Series (50Hz / 400V)

Trích xuất từ bảng thông số kiểm định chính hãng ở 50Hz / 400V, hệ số điện kháng (tính theo %) giúp kỹ sư M&E tính toán chính xác dòng ngắn mạch và độ sụt áp:

6. Tổng Kết Ứng Dụng KR434 Series Cho Cao ốc & Công Trình Trọng Điểm

Với dải công suất từ 250kVA đến 450kVA, việc nâng cấp lên mạch AVR SX440 cùng chất lượng sóng điện siêu sạch (THD $\le 2.5\%$), KOKURO KR434 Series chính là giải pháp nguồn điện dự phòng tối ưu cho các cao ốc văn phòng, trung tâm thương mại và nhà máy tự động hóa cao.

Quý Chủ đầu tư, Đơn vị tư vấn thiết kế và Nhà thầu cần nhận bản vẽ CAD chi tiết, bảng tra thông số kỹ thuật hoặc báo giá tổ máy phát điện đồng bộ sử dụng đầu phát KR434 series, vui lòng liên hệ ngay với đội ngũ kỹ thuật VNGPOWER để được hỗ trợ nhanh chóng và chính xác nhất.
