Đầu Phát Điện KOKURO (20kVA – 2500kVA): Giải Mã Kết Cấu Kỹ Thuật, Tiêu Chuẩn IEC 60034 Và Bảng Tra Cứu 7 Series Công Nghiệp
Đi nghiệm thu đóng tải (Loadbank) hàng trăm phòng máy phát điện từ nhà xưởng dệt nhuộm ở Việt Nam, trạm viễn thông cho tới các tòa nhà văn phòng hạng A, tôi nhận thấy một thực tế rất rõ ràng: Khi một tổ máy phát điện gặp sự cố sụt áp hoặc báo lỗi hòa đồng bộ, 70% nguyên nhân không nằm ở động cơ diesel mà xuất phát từ việc chọn sai cấu hình đầu phát (Alternator). Nhiều chủ đầu tư chỉ nhìn vào đúng con số kVA trên tem máy mà bỏ qua hoàn toàn các chỉ số sống còn như điện kháng siêu quá độ (X”d), bước dây quấn stator hay khả năng chịu dòng ngắn mạch duy trì.
Trong phân khúc đầu phát điện công nghiệp hạng nặng (Heavy-Duty Industrial Alternator), KOKURO được thiết kế để giải quyết triệt để bài toán cân bằng giữa độ lì đòn về mặt cơ điện và chi phí đầu tư (CAPEX). Thay vì chạy theo các thiết kế rút gọn vật tư, toàn bộ 7 dòng đầu phát KOKURO từ KR184 Series (20kVA) lên đến KR734 Series (2500kVA Continuous / 2800kVA Standby ở 50Hz) đều được chế tạo trên nền tảng đồng bộ 4 cực (4-pole), không chổi than (Brushless), cấp cách điện Class H và tuân thủ nghiêm ngặt tiêu chuẩn quốc tế IEC 60034, NEMA MG-1.22, BS 5000.
Bài viết chuyên sâu dưới đây của đội ngũ kỹ sư VNGPOWER sẽ “mổ xẻ” chi tiết kết cấu kỹ thuật, chất lượng sóng điện năng và cung cấp bảng ma trận tra cứu đầy đủ 7 Series đầu phát KOKURO để các kỹ sư tư vấn M&E và chủ đầu tư có cơ sở đối chiếu chuẩn xác nhất.
Mục lục bài viết
Điều hướng nhanh nội dung

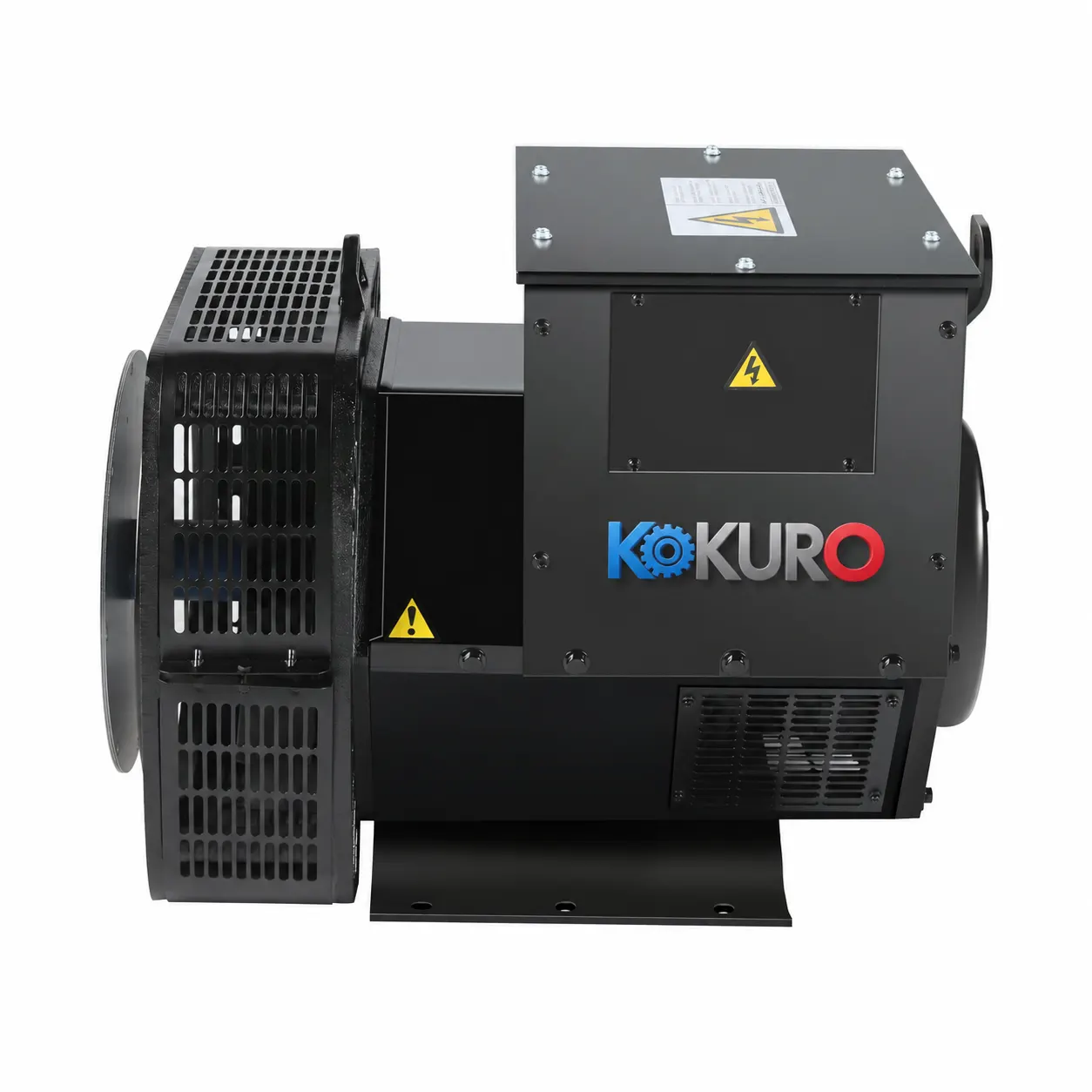

1. Nền Tảng Thiết Kế & Hệ Tiêu Chuẩn Quốc Tế Trên Đầu Phát KOKURO
Đối với anh em kỹ sư cơ điện, một con đầu phát công nghiệp chỉ thực sự đáng tin cậy khi nó minh bạch hoàn toàn về tiêu chuẩn chế tạo và khả năng lắp lẫn cơ khí (Interchangeability). Đầu phát KOKURO không tự tạo ra một quy chuẩn riêng biệt gây khó dễ cho công tác bảo trì, mà được thiết kế theo hệ quy chiếu quốc tế cực kỳ chặt chẽ:
- Tiêu chuẩn điện học & Thử nghiệm: Thiết kế, sản xuất và kiểm định dưới hệ thống quản lý chất lượng ISO 9001, đáp ứng đồng thời các bộ tiêu chuẩn khắt khe nhất ngành máy điện quay gồm: IEC 60034 (Ủy ban Kỹ thuật Điện Quốc tế), BS 5000 (Anh Quốc), VDE 0530 (CHLB Đức), NEMA MG-1.22 (Hoa Kỳ), CSA C22.2-100 (Canada) và GB 755.
- Tốc độ quay & Khả năng chịu vượt tốc (Overspeed): Toàn bộ 7 series đều là máy điện đồng bộ 4 cực (4 Poles), vận hành linh hoạt ở cả hai dải tần số 50 Hz (1500 vòng/phút) và 60 Hz (1800 vòng/phút) theo chế độ làm việc liên tục S1 (Continuous Duty). Đặc biệt, rotor được cân bằng động chính xác theo chuẩn ISO 1940 (với bản 2 bạc đạn áp dụng phương pháp cân bằng nửa then – half-key balancing), cho phép chịu tốc độ văng tối đa lên tới 2250 rpm (tương đương 1.25 lần tốc độ định mức ở 60Hz) mà không xảy ra hiện tượng biến dạng cuộn dây hay phá hủy gối đỡ.

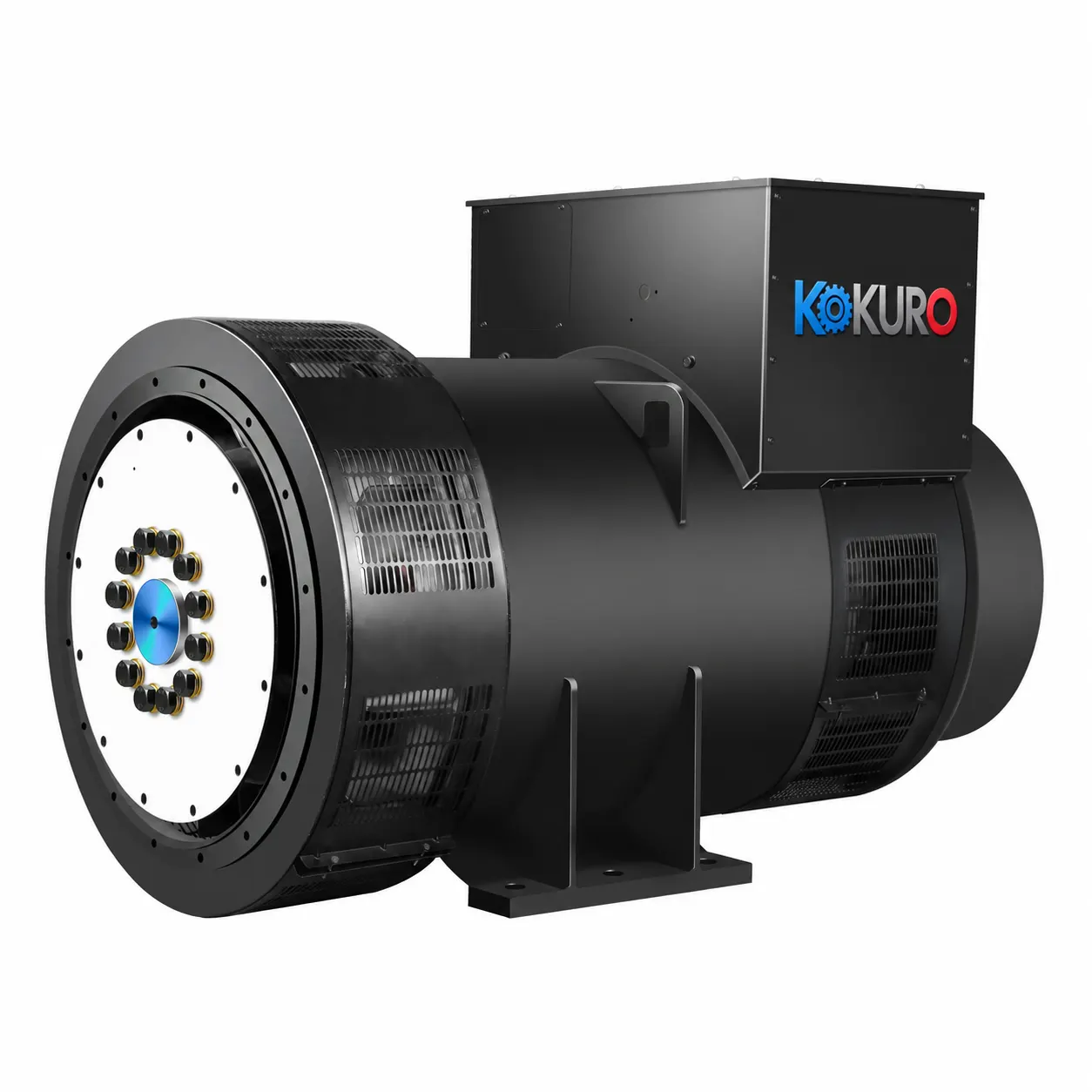

- Chuẩn hóa kích thước lắp ghép SAE: Hệ thống vỏ nối (Engine adaptors) và đĩa nối mềm (Coupling discs) của KOKURO tuân thủ tuyệt đối tiêu chuẩn SAE (từ SAE #5, #4, #3 ở dòng nhỏ đến SAE #0, #00 ở dòng siêu trọng). Điều này cho phép đầu phát KOKURO ghép nối đồng trục hoàn hảo với mọi thương hiệu động cơ diesel công nghiệp trên thế giới như Cummins, Mitsubishi, Perkins, SDEC, Isuzu, Baudouin và chính các dòng động cơ KOKURO.
2. Bảng Ma Trận Tổng Hợp 7 Series Đầu Phát Công Nghiệp KOKURO (KR184 – KR734)
Để giúp các kỹ sư dự toán và tư vấn giám sát tra cứu nhanh khi lập hồ sơ kỹ thuật, dưới đây là bảng tổng hợp thông số cốt lõi của toàn bộ 7 dòng đầu phát KOKURO ở tần số tiêu chuẩn Việt Nam (50Hz – 1500 rpm – 400V – PF 0.8)
| Series (Mã Khung) | Số Model | Công Suất 50Hz Continuous | Mạch AVR | Hiệu Suất (100% Tải) | Độ Méo Hài (THD) | Đặc Điểm Vòng Bi & Ngắn Mạch |
|---|---|---|---|---|---|---|
| KR184 Series | 9 Models (KR184B – KR184K) | 20 – 42.5 kVA (16 – 34 kW) | SX460 | 83.7% – 88.0% | 2.5% (<5% IEC) | Tự kích (Tùy chọn PMG); Vòng bi kín (Sealed-for-life). |
| KR224 Series | 11 Models (KR224B – KR224K) | 40 – 100 kVA (32 – 80 kW) | SX460 | 88.3% – 91.5% | 2.5% | Tự kích (Tùy chọn PMG); Vòng bi kín (Sealed-for-life). |
| KR274 Series | 11 Models (KR274C – KR274K) | 100 – 250 kVA (80 – 200 kW) | SX460 | 91.6% – 94.3% | 2.5% | Tự kích (Tùy chọn PMG); Vòng bi kín (Sealed-for-life). |
| KR434 Series | 9 Models (KR434C – KR434K) | 250 – 450 kVA (200 – 360 kW) | SX440 | 94.1% – 94.9% | 1.2% ~ 2.5% | Tự kích (Tùy chọn PMG); Vòng bi kín (Sealed-for-life). |
| KR534 Series | 8 Models (KR534C – KR534K) | 450 – 750 kVA (360 – 600 kW) | KR440 | 95.0% – 96.5% | 1.2% ~ 2.5% | Tự kích (Tùy chọn PMG); Vòng bi kín (Sealed-for-life). |
| KR634 Series | 8 Models (KR634B – KR634K) | 750 – 1500 kVA (600 – 1200 kW) | KR440 | 95.0% – 96.2% | 1.2% ~ 2.5% | Bội số ngắn mạch ≥ 300%; Vòng bi hạng nặng bơm mỡ. |
| KR734 Series | 8 Models (KR734B – KR734J) | 1400 – 2500 kVA (1120 – 2000 kW) | KR440 | 96.0% – 96.4% | 1.2% ~ 2.5% | Bội số ngắn mạch ≥ 300%; Vòng bi hạng nặng bơm mỡ. |
3. Phân Tích 5 Điểm “Ăn Tiền” Về Kỹ Thuật Của Đầu Phát Điện KOKURO
3.1. Cuộn dây Stator bước 2/3 (2/3 Winding Pitch) triệt tiêu sóng hài bậc 3
Tất cả các dòng đầu phát KOKURO từ 20kVA đến 2500kVA đều sử dụng cuộn dây tiêu chuẩn B31 / B32 với bước dây quấn 2/3 (2/3 pitch).
Trong các tòa nhà hiện đại, bệnh viện hay nhà máy sử dụng nhiều biến tần (VFD), bộ lưu điện (UPS) và đèn LED, dòng điện hài bậc 3 (Zero-sequence harmonics) sinh ra rất lớn. Thiết kế bước quấn 2/3 của KOKURO loại bỏ hoàn toàn sóng hài bậc 3 trong dạng sóng điện áp, giữ cho độ méo hài tổng THD luôn ở mức ≤ 2.5% (và chỉ từ 1.2% ~ 2.5% trên các dòng từ KR434 đến KR734). Hệ số nhiễu điện thoại TIF < 50 (theo chuẩn NEMA) và THF < 2% (theo chuẩn IEC), đảm bảo nguồn điện “sạch” tuyệt đối cho các thiết bị vi mạch nhạy cảm.
3.2. Đáp ứng động học (Dynamic Performance) & Khả năng nhận tải đột ngột cực nhanh
Theo thông số kiểm định thực tế của KOKURO: Khi đóng đột ngột 60% dòng điện định mức tại hệ số công suất rất thấp (cosφ = 0.4), độ sụt áp thoáng qua (Transient voltage dip) được ghìm chặt ở mức < 15%, và thời gian để điện áp phục hồi về dải ổn định chỉ mất chưa đầy 1.5 giây (< 1.5s). Ở trạng thái xác lập, độ ổn định điện áp tĩnh duy trì chính xác ở mức ± 1% nhờ hệ thống mạch AVR gồm SX460, SX440 và KR440.
Góc nhìn Kỹ sư VNGPOWER :
“Khi chọn đầu phát cho nhà máy có biến tần lớn hoặc yêu cầu bảo vệ cắt chọn lọc (Selective tripping) cho máy cắt ACB, anh em tư vấn thiết kế hãy nhìn vào chỉ số Short-circuit current multiple (Bội số dòng ngắn mạch). Ở các dòng từ KR184 đến KR534 chạy tự kích (Self-excitation), khi xảy ra chạm chập trên đường dây, điện áp đầu cực tụt xuống dẫn đến mất nguồn nuôi AVR. Khi đó, chỉ cần nâng cấp thêm tùy chọn bộ kích từ phụ bằng nam châm vĩnh cửu (Optional PMG), đầu phát sẽ bơm ra dòng ngắn mạch gấp 3 lần dòng định mức (3 × In) duy trì trong 10 giây để cắt dứt khoát CB nhánh bị lỗi. Riêng hai dòng hạng nặng KR634 và KR734 đã có sẵn bội số dòng ngắn mạch ≥ 300% ngay trong bảng thông số tiêu chuẩn.”
3.3. Cấp cách điện Class H (125K / 163K) chịu nhiệt đới hóa 95% độ ẩm
Toàn bộ cuộn dây Stator và Rotor của KOKURO đều được trang bị cấp cách điện Class H chịu nhiệt độ cao, bảo vệ an toàn trong môi trường có độ ẩm tương đối lên tới 95%.
- Chế độ Liên tục (Continuous Rating): Độ tăng nhiệt giới hạn ở mức 125K tại nhiệt độ phòng máy 40°C.
- Chế độ Dự phòng (Standby Rating): Cho phép độ tăng nhiệt lên tới 163K tại môi trường 27°C, giúp khai thác thêm khoảng 10% – 12% công suất đỉnh.
3.4. Hiệu suất chuyển đổi điện năng (Efficiency) chạm mốc 96.5%
Hiệu suất của đầu phát quyết định trực tiếp đến lượng dầu diesel mà động cơ phải đốt mỗi giờ. Ở các dòng nhỏ như KR184, hiệu suất đạt từ 83.7% – 88.0%. Sang dòng KR274 (250kVA) đạt 94.3%. Đặc biệt ở các dòng công suất lớn từ KR534 đến KR734, hiệu suất chuyển đổi cơ – điện đạt mức 95.0% đến 96.5% (điển hình model KR534K đạt 96.5%). Giúp tiết kiệm từ 10 đến 11 lít dầu DO cho mỗi giờ vận hành so với đầu phát hiệu suất thấp (92%).
3.5. Khả năng đấu nối lại 12 đầu dây (12-Wire Reconnection) cực kỳ linh hoạt
Hộp đấu nối của KOKURO hỗ trợ chuyển đổi cấp điện áp linh hoạt ngay tại chân công trình:
- Đấu Sao nối tiếp (Star Y): 380V / 400V / 415V / 440V (50Hz).
- Đấu Tam giác (Delta Δ): 220V / 230V / 240V (50Hz).
- Đấu 1 pha chuyên dụng: Cung cấp nguồn 1 pha 220V / 230V / 240V cho các trạm viễn thông BTS, biệt thự.
4. Đánh Giá Chi Tiết Từng Phân Khúc Trong 7 Series Đầu Phát KOKURO
4.1. Phân khúc Nhỏ & Thương mại: KR184 Series (20 – 42.5kVA) và KR224 Series (40 – 100kVA)
- KR184 Series: Dải công suất 20 – 42.5kVA. Mô-men quán tính cực nhỏ (J từ 0.137 đến 0.280 kg·m²) giúp động cơ 4 xi-lanh nhỏ như KR4Z bắt tốc độ tức thì.
- KR224 Series: Dải công suất 40 – 100kVA. Sử dụng mạch AVR SX460, vòng bi kín không cần bảo dưỡng và hiệu suất vọt lên mốc 91.5% ở model
KR224K.
4.2. Phân khúc Công nghiệp tầm trung: KR274 Series (100 – 250kVA) và KR434 Series (250 – 450kVA)
- KR274 Series: Dải công suất 100 – 250kVA. Hiệu suất đạt tới 94.3% (model
KR274K). - KR434 Series: Dải công suất 250 – 450kVA. Nâng cấp lên mạch AVR SX440 và kéo độ méo hài tổng THD xuống mức 1.2% ~ 2.5%, hỗ trợ chạy hòa đồng bộ tốt.
4.3. Phân khúc Công nghiệp hạng nặng & Siêu dự án: KR534, KR634 và KR734
Từ dải công suất 450kVA trở lên, KOKURO sử dụng bộ điều khiển điện áp chuyên dụng AVR KR440:
- KR534 Series (450 – 750kVA): Hiệu suất kỷ lục chạm ngưỡng 96.5% (model
KR534K). - KR634 Series (750 – 1500kVA): Tích hợp sẵn khả năng chịu dòng ngắn mạch ≥ 300% và trang bị vòng bi hạng nặng bơm mỡ định kỳ (Regreasable bearings).
- KR734 Series (1400 – 2500kVA): Dòng Flagship với quán tính rotor J lên tới 62.689 kg·m², chuyên dụng cho Data Center, Bệnh viện tuyến đầu.
5. Bảng So Sánh Thông Số Điện Kháng Điển Hình Giữa Các Series
| Model Đại Diện | Công Suất Cont. | Điện Kháng Đồng Bộ (Xd %) | Điện Kháng Quá Độ (X’d %) | Điện Kháng Siêu Quá Độ (X”d %) |
|---|---|---|---|---|
| KR184B | 20 kVA | 221% | 17.2% | 10.5% |
| KR224K | 100 kVA | 274% | 16.0% | 9.6% |
| KR274K | 250 kVA | 310% | 20.2% | 10.4% |
| KR434K | 450 kVA | 418% | 27.9% | 18.8% |
| KR534K | 750 kVA | 419% | 25.0% | 16.7% |
| KR634K | 1500 kVA | 415% | 24.8% | 17.9% |
| KR734J | 2500 kVA | 424% | 25.0% | 17.5% |
6. Quy Tắc Giảm Tải (Derating) & Lưu Ý Khi Lựa Chọn Đầu Phát KOKURO
- Hệ số công suất (cosφ): Định mức tính toán ở PF = 0.8. Nếu tải thực tế có cosφ thấp hơn, cần nhân hệ số giảm tải để tránh quá dòng kích từ.
- Nhiệt độ phòng máy và Độ cao: Định mức tại 40°C và độ cao ≤ 1000m. Nếu nhiệt độ phòng máy vượt quá 40°C, cần chọn tăng lên 1 cấp model đầu phát.
- Cấu hình Bạc đạn: 1 bạc đạn (Single-bearing) phổ biến cho tổ máy ghép trực tiếp bánh đà SAE; 2 bạc đạn (Double-bearing) dùng cho khớp nối trục mềm độc lập hoặc chạy puly dây đai.
7. Câu Hỏi Thường Gặp Về Đầu Phát Điện KOKURO (Technical FAQ)
Đầu phát KOKURO có thể chạy hòa đồng bộ (Parallel) nhiều máy hoặc hòa lưới được không?
Hoàn toàn được. Tất cả các Series đầu phát KOKURO đều được trang bị lồng sóc giảm chấn và hộp cực rộng để lắp đặt biến dòng đo lường (Quadrature droop CTs) phục vụ việc chia tải vô công (kVAr) khi hòa đồng bộ.
Khi nào cần bảo dưỡng bơm mỡ vòng bi cho đầu phát KOKURO?
Từ KR184 đến KR534 sử dụng vòng bi kín trọn đời (Sealed-for-life). Riêng hai dòng công suất lớn KR634 và KR734 sử dụng vòng bi chịu tải nặng có đường cấp mỡ (Regreasable bearings), kỹ thuật viên cần tra mỡ định kỳ theo số giờ vận hành.
Mua đầu phát KOKURO chính hãng ở đâu tại Việt Nam?
Tại Việt Nam, VNGPOWER (Công Ty Cổ Phần Máy Phát Điện Việt Nhật) là đơn vị nhập khẩu và phân phối chính hãng các dòng đầu phát, động cơ và máy phát điện KOKURO từ 15kVA đến 2500kVA. Quý khách vui lòng liên hệ VNGPOWER để nhận catalogue chi tiết và báo giá dự án.
